Descrizione

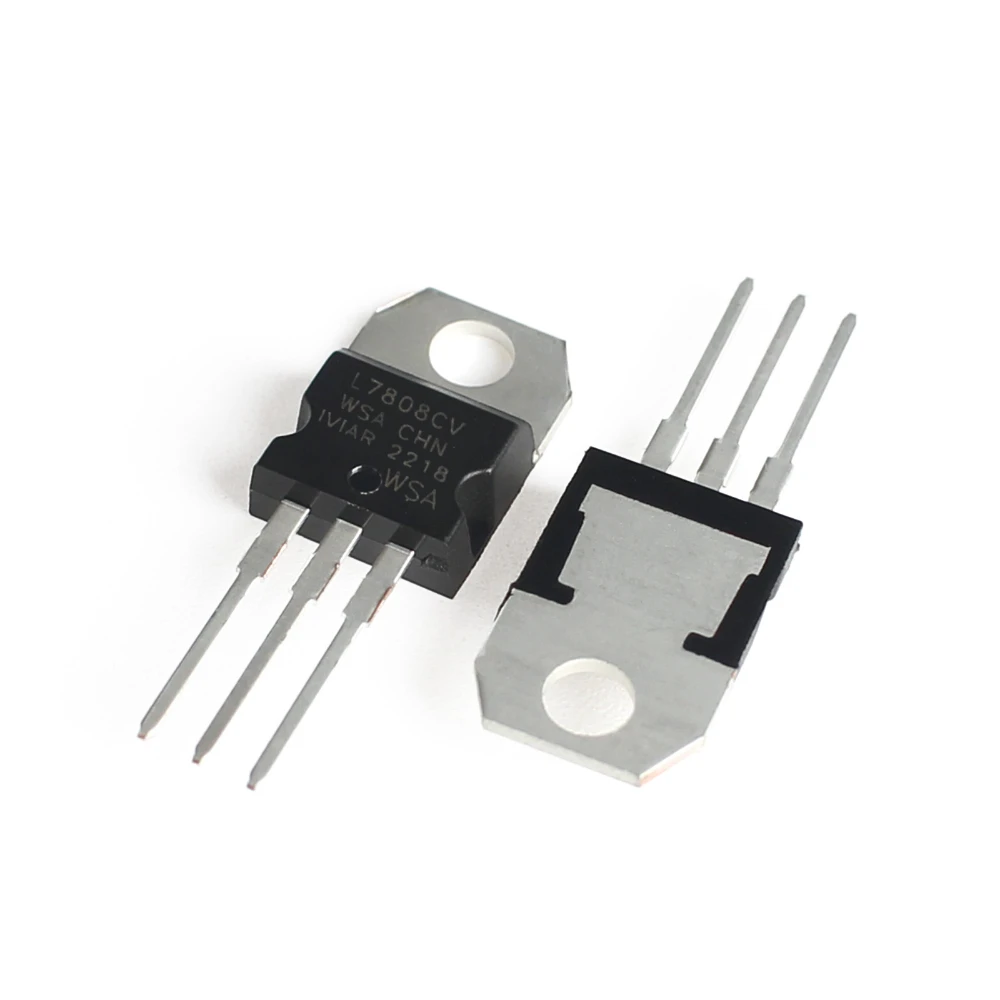

LM7808CV

L’integrato LM7808CV è un regolatore di tensione lineare a tre terminali estremamente comune, progettato per fornire una tensione di uscita fissa e stabile di 8V.

Fa parte della storica serie “78xx”, dove le ultime due cifre indicano il voltaggio in uscita. È un componente fondamentale per chiunque lavori con l’elettronica, apprezzato per la sua semplicità d’uso e robustezza.

Caratteristiche Principali

Ecco i dettagli tecnici che definiscono il comportamento di questo componente:

• Tensione di uscita: Fissa a 8V.

• Corrente di uscita: Fino a 1.5A (se adeguatamente dissipato).

• Protezione termica: Se il chip si scalda troppo, si spegne automaticamente per evitare danni.

• Protezione da cortocircuito: Limita la corrente se rileva un carico eccessivo.

• Package comune: Solitamente si trova nel formato TO-220, che permette di avvitarlo facilmente a un dissipatore di calore.

Piedinatura (Pinout)

Guardando il componente frontalmente (con la parte metallica sul retro), i tre pin sono:

1. Input (Entrata): Qui va collegata la tensione non regolata (deve essere almeno di 10.5V per funzionare correttamente).

2. Ground (Massa): Il polo comune negativo.

3. Output (Uscita): Da qui escono gli 8V stabilizzati.

Quando si usa?

L’L7808 è ideale quando hai un’alimentazione grezza (ad esempio un alimentatore da 12V o una batteria) e hai bisogno di alimentare circuiti logici, sensori o piccoli motori che richiedono esattamente 8V senza oscillazioni.

Nota bene: Essendo un regolatore lineare, l’eccesso di tensione tra l’ingresso e l’uscita viene dissipato sotto forma di calore.
